Los códigos de color de las resistencias permiten identificar los valores de resistencia de forma rápida y precisa sin etiquetas impresas. Para una resistencia de 6,8 kΩ, entender el significado de cada banda ayuda a evitar errores de lectura y permite un uso adecuado del circuito. Este artículo explica el sistema de bandas, la tolerancia, los pasos de prueba, los errores comunes y las aplicaciones prácticas de este valor de resistencia.

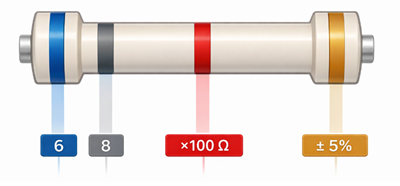

Código de colores y significado de la banda de la resistencia a 6,8 kΩ
El código de color estándar de 4 bandas para una resistencia de 6,8 kΩ es azul, gris, naranja y dorado. En esta secuencia, el azul representa 6, el gris representa 8, el naranja es el multiplicador ×1.000 y el dorado muestra una tolerancia del ±5%. Esto da una resistencia nominal de 6.800 ohmios, o 6,8 kΩ.
Las bandas de color de las resistencias proporcionan una forma rápida de identificar valor y tolerancia sin necesidad de texto impreso en el cuerpo del componente. Para esta resistencia, las dos primeras bandas dan los dígitos significativos, la tercera banda establece el multiplicador y la última banda muestra la variación permitida respecto al valor nominal. Una vez comprendido este patrón, la resistencia puede identificarse rápidamente en trabajos prácticos de circuitos.

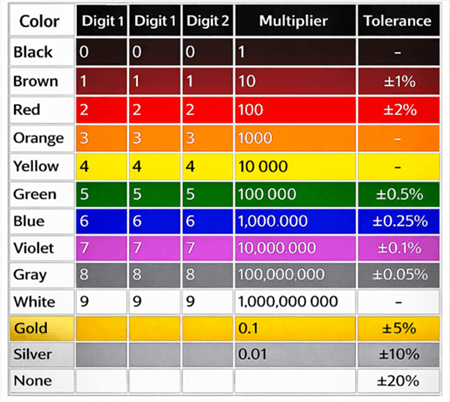

Cómo leer el código de colores de una resistencia de 6,8 kΩ
Figura 3. Cómo leer el código de colores de la resistencia de 6,8 kΩ
Sigue una secuencia sencilla al leer las bandas de color en la resistencia:
• Lee las dos primeras bandas para los dígitos significativos.
• Lee la tercera banda para el multiplicador.
• Comprueba la cuarta banda para ver si tiene la tolerancia.
• Una quinta banda, si está presente, suele mostrar mayor precisión o un coeficiente de temperatura.
Para una resistencia de 6,8 kΩ, el código de color común de 4 bandas es:
• Azul = 6
• Gris = 8
• Naranja = ×1.000
• Oro = ±5%
Esto significa que el valor de la resistencia se calcula como:
68 × 1.000 = 6.800 ohmios (6,8 kΩ)
La banda de oro muestra que la resistencia real puede variar un ±5% respecto al valor declarado. Al leer una resistencia, también es importante empezar desde el extremo correcto. La banda de tolerancia suele estar ligeramente más separada, lo que ayuda a identificar la dirección de lectura.
Ejemplos de valores similares de resistencias
| Valor de resistencia | Bandas de color | Valor calculado | Tolerancia |
|---|---|---|---|
| 6,8 kΩ | Azul, Gris, Naranja, Oro | 6,800 Ω | ±5% |
| 470 Ω | Amarillo, violeta, marrón, plata | 470 Ω | ±10% |
| 47 kΩ | Amarillo, violeta, naranja, rojo | 47,000 Ω | ±2% |
Errores comunes y cómo evitarlos
| Error | Cómo evitarlo |
|---|---|
| Malinterpretación de colores | Utiliza una iluminación brillante y clara e inspecciona detenidamente la resistencia antes de leer. |
| Leer desde el Lado Equivocado | Comienza desde el lado opuesto a la banda de tolerancia, que normalmente está más separada. |
| Orden de bandas confuso | Sigue siempre la secuencia correcta: dígitos → multiplicador → tolerancia. |
| Falta de verificación | Usa un multímetro para confirmar la resistencia cuando no estés seguro. |
| Sin guía de referencia | Ten una tabla de códigos de colores de resistencias cerca para una referencia rápida y precisa. |

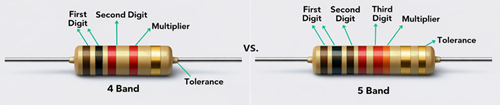

Códigos de color de resistencias de 4 bandas vs de 5 bandas
| Aspecto | Resistencia de 4 bandas | Resistencia de 5 bandas |
|---|---|---|
| Estructura de la banda | Las dos primeras bandas muestran los dígitos significativos, la tercera banda muestra el multiplicador y la cuarta banda muestra la tolerancia. | Las tres primeras bandas muestran los dígitos significativos, la cuarta muestra el multiplicador y la quinta banda la tolerancia. |
| Nivel de Precisión | Precisión estándar | Mayor precisión |
| Tolerancia común | Normalmente±5% o±10% | Normalmente±1% o±2% |
| Uso principal | Comúnmente utilizada en circuitos electrónicos generales donde no se requiere una precisión muy alta. | A menudo se utiliza en circuitos de precisión donde se necesita un valor de resistencia más exacto para un rendimiento estable. |

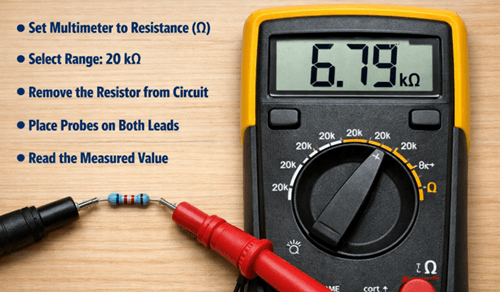

Cómo probar una resistencia de 6,8 kΩ con un multímetro
•Paso 1: Ajusta el multímetro a resistencia (Ω): Gira la perilla a la resistencia para que el medidor pueda leer el valor de la resistencia.
• Paso 2: Seleccione un rango apropiado: Elija un rango superior a 6,8 kΩ, como 20 kΩ, para que la lectura pueda aparecer clara y con precisión.
• Paso 3: Retirar la resistencia del circuito: Retirar la resistencia del circuito antes de probar. Medirlo mientras está conectado puede dar una lectura incorrecta porque otros componentes pueden afectar al resultado.
• Paso 4: Colocar las sondas en ambos cables: Tocar una sonda en cada extremo de la resistencia. La polaridad no importa en una resistencia estándar.
• Paso 5: Lee el valor medido: La pantalla debe mostrar un valor cercano a 6,8 kΩ. Pequeñas diferencias son normales y dependen de la tolerancia de la resistencia.

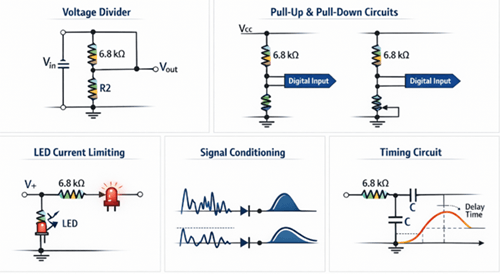

Aplicaciones de una resistencia de 6,8 kΩ
• Divisores de tensión para reducir la tensión a un nivel inferior
• Circuitos de pull-up y pull-down para mantener estables las señales digitales
• Limitación de corriente de LED para ayudar a proteger LEDs y componentes relacionados
• Acondicionamiento de señal para soportar señales analógicas más limpias y estables
• Circuitos de temporización con condensadores para ayudar a establecer el retardo o el tiempo de respuesta
Preguntas frecuentes [FAQ]
¿Cuál es el valor mínimo y máximo de una resistencia de 6,8 kΩ con tolerancia del ±5%?
Una resistencia de 6,8 kΩ con tolerancia del ±5% puede oscilar entre 6.460 Ω y 7.140 Ω. Este rango se calcula aplicando un 5% por encima y por debajo del valor nominal, ayudando a determinar los límites aceptables en el rendimiento del circuito.
¿Cuánta corriente pasa por una resistencia de 6,8 kΩ a 5V?
Usando la Ley de Ohm (I = V ÷ R), la corriente es de aproximadamente 0,74 mA. Esta baja corriente hace que la resistencia sea adecuada para circuitos de señal, pull-ups y aplicaciones de baja potencia.
¿Qué potencia debería usar para una resistencia de 6,8 kΩ?
Para la mayoría de los circuitos de baja potencia, una resistencia de 1/4 de vatio (0,25W) es suficiente. Sin embargo, calcula siempre la potencia usando P = V² ÷ R y elige una clasificación con margen extra para la seguridad.
6,4 ¿Se puede reemplazar una resistencia de 6,8 kΩ por un valor cercano?
Sí, valores cercanos como 6,2 kΩ o 7,5 kΩ pueden usarse si la precisión exacta no es crítica. La elección depende de lo sensible que sea el circuito a los cambios de resistencia.
6,5 ¿Por qué mi resistencia de 6,8 kΩ mide ligeramente diferente en un multímetro?
Pequeñas variaciones son normales debido a la tolerancia, los cambios de temperatura y la precisión del medidor. Mientras la lectura se mantenga dentro del rango de tolerancias, la resistencia funciona correctamente.
