Los cortes de energía hacen que los generadores portátiles sean una solución de respaldo atractiva, pero la conexión segura en casa es donde comienza el verdadero desafío. Una mala instalación puede enviar energía donde no debería, dañar equipos y crear graves riesgos eléctricos. Entonces, ¿cuál es la forma más segura de conectar un generador portátil a una casa?
Comprensión de los métodos de conexión de generadores
Hay tres formas principales de conectar un generador portátil a una casa:
• Interruptor de transferencia (manual o automático) – El más seguro y recomendado
• Kit de bloqueo (sin interruptor de transferencia) – Más asequible pero requiere un funcionamiento cuidadoso
• Alargadores (conexión directa) – Solo para uso temporal
Conexión de un generador mediante un interruptor de transferencia
Un interruptor de transferencia aísla tu hogar de la red eléctrica y conmuta la energía de forma segura entre la red y el generador.

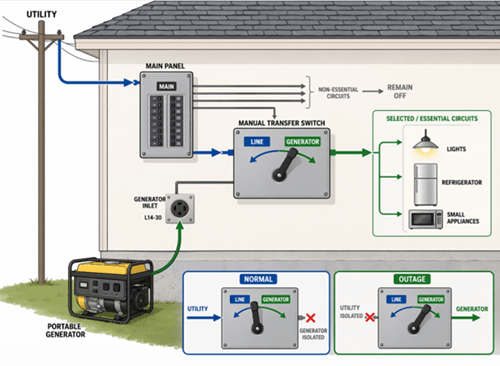

Conmutador de transferencia manual (MTS)
Un interruptor de transferencia manual (MTS) conecta un generador portátil a circuitos domésticos seleccionados a través de una entrada dedicada y un interruptor instalado cerca del cuadro principal. En condiciones normales, esos circuitos funcionan con energía eléctrica. Durante un corte, arrancas el generador y cambias el interruptor de la compañía eléctrica al generador, lo que transfiere la energía a cargas esenciales como luces, un frigorífico o algunos electrodomésticos pequeños. Como el interruptor aísla la casa de la línea de servicios, ayuda a evitar la alimentación inversa y proporciona una configuración de energía de respaldo más segura y controlada.

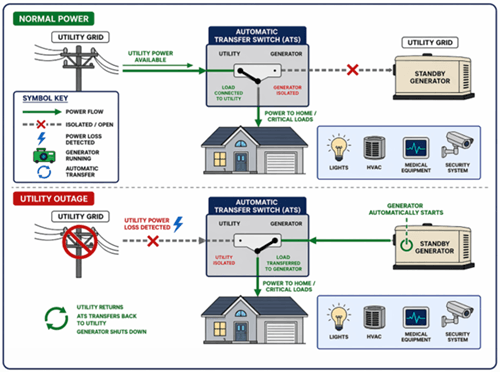

Interruptor de transferencia automático (ATS)
Un interruptor de transferencia automática (ATS) monitoriza la energía de la compañía eléctrica y transfiere las cargas seleccionadas a la energía del generador sin acción manual. Cuando se detecta un corte, se indica al generador de espera que arranque y cambia la carga de la compañía eléctrica al generador una vez que la energía está lista. Una vez que la energía de la compañía eléctrica regresa y se estabiliza, el ATS mueve la carga hacia atrás y apaga el generador según su secuencia de control. Esto la hace ideal para hogares o instalaciones que necesitan respaldo fiable para cargas críticas como climatización, equipos médicos o sistemas de seguridad.

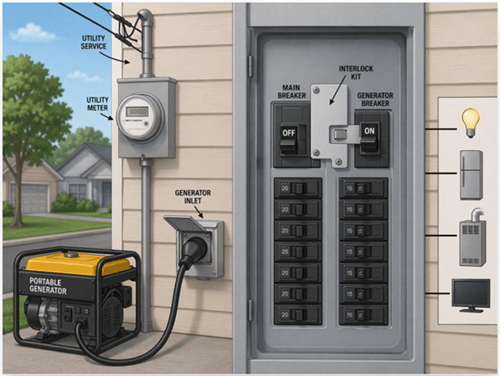

Conexión sin interruptor de transferencia (kit de bloqueo)
Un kit de bloqueo es una alternativa de menor coste a un interruptor de transferencia para conectar un generador portátil a una vivienda. Se monta en el cuadro principal y evita mecánicamente que el interruptor principal de la compañía eléctrica y el del generador estén encendidos al mismo tiempo, lo que ayuda a evitar retroalimentación. Durante un corte, se apaga el interruptor general, se arranca el generador y se enciende el interruptor del generador para suministrar energía a través del cuadro. Uno de los principales beneficios de un kit de bloqueo es que puede suministrar energía a la mayoría de los circuitos del cuadro, ofreciendo más flexibilidad que muchos pequeños interruptores de transferencia que están limitados a un número fijo de circuitos seleccionados. También es más asequible, pero debe ser compatible con el cuadro, estar correctamente instalado y aprobado para su uso conforme al código.

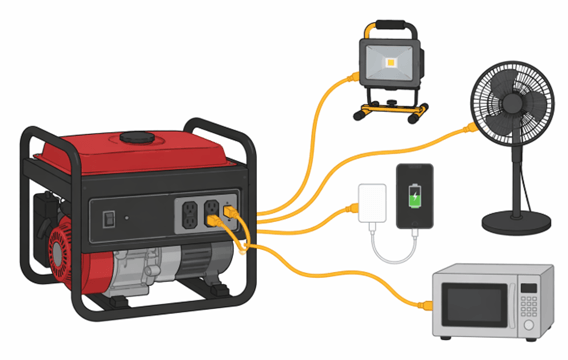

Conexión directa mediante alargadores
La conexión directa mediante cables de extensión es la forma más sencilla de usar un generador portátil, pero también es el método de respaldo más limitado. Los electrodomésticos se conectan directamente al generador en lugar de alimentarse a través del cuadro eléctrico de la casa. Esto lo hace útil para cortes cortos y cargas pequeñas como luces, ventiladores, cargadores y algunos electrodomésticos portátiles. No requiere instalación permanente y puede desplegarse rápidamente en caso de emergencia. La desventaja es que no puede alimentar circuitos domésticos fijos ni soportar respaldo de toda la casa. También depende de varios cables, lo que puede crear desorden, reducir la comodidad y aumentar el riesgo de mal uso si los cables son poco pequeños o mal colocados. Por eso, es mejor tratarlo como una solución temporal que como una copia de seguridad completa.
Cableado para sistemas de 120V/240V y 230V

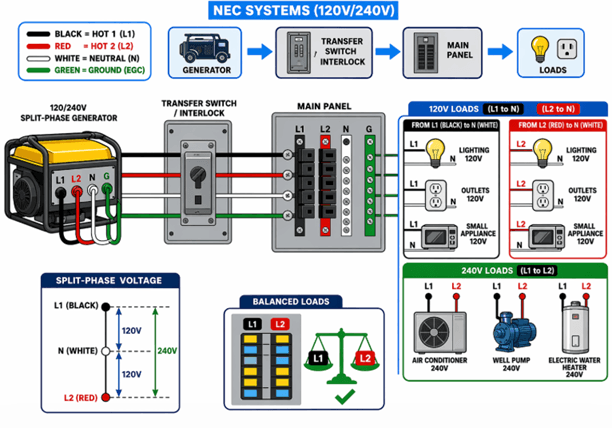

Sistemas NEC (120V/240V)
Configuración típica de 4 hilos:
• Negro = Hot 1
• Rojo = Caliente 2
• Blanco = Neutral
• Green = Campo
En un sistema de fase dividida de 120/240V, se suministran cargas de 120V entre cada fase y el neutro, mientras que las cargas de 240V se suministran en ambas fases. El neutro transporta corriente de retorno para cargas de 120V, y la tierra proporciona un camino de seguridad en condiciones de fallo. Para las conexiones del generador, ambas fases calientes deben estar correctamente conectadas si se espera que el sistema soporte el funcionamiento completo del panel, incluyendo tanto los circuitos de 120V como las cargas de 240V. Las cargas también deben distribuirse de la forma más uniforme posible entre L1 y L2 para reducir el desequilibrio de tensión y mejorar el rendimiento general.
Flujo de energía:
Generador → interruptor de transferencia / interbloqueo → Cuadro Principal → Cargas

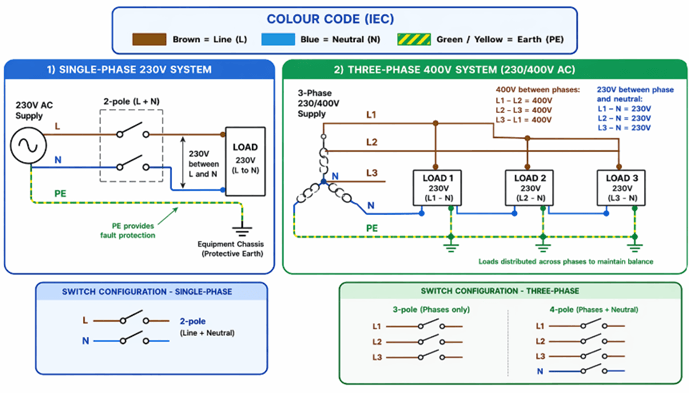

Sistemas IEC (230V/400V)
Colores comunes de cableado:
• Marrón = Línea (L)
• Azul = Neutral (N)
• Verde/Amarillo = Tierra (PE)
En los sistemas IEC, la alimentación monofásica se suministra típicamente a 230V entre línea y neutro, mientras que los sistemas trifásicos proporcionan 400V entre fases y 230V entre cualquier fase y neutro. El conductor de tierra no transporta corriente de carga normal, pero proporciona protección contra fallos. En instalaciones trifásicas, las cargas deben distribuirse entre fases de la forma más uniforme posible para mantener el equilibrio y reducir los problemas de rendimiento causados por cargas desiguales.
Configuración del interruptor del generador:
• Monofásico: bipolar (línea + neutro)
• Trifásico: 3 polos (solo fases) o 4 polos (fases + neutro)
Para las conexiones de generadores, se prefiere a menudo conmutar tanto línea como neutro en sistemas monofásicos, o todas las fases y neutro cuando sea necesario en sistemas trifásicos, para lograr un aislamiento total y reducir los caminos de corriente no deseados.
Elegir la configuración adecuada
Selección del método de conexión del generador
| Categoría | Pequeñas necesidades de respaldo | Necesidades de respaldo medio | Respaldo de toda la casa / crítico |
|---|---|---|---|
| Tamaño típico de generador | ~2000W–4000W | ~4000W–8000W | 8000W+ |
| Cargas típicas | Luces, cargadores de móvil, ventiladores | Frigorífico, iluminación, enchufes, pequeños electrodomésticos | HVAC, bombas, equipos médicos, casa completa |
| Método recomendado | Cables de extensión (conexión directa) | Kit de bloqueo o interruptor de transferencia manual | Interruptor de Transferencia Automática (ATS) |
| Instalación requerida | Ninguno | Moderado (modificación del panel) | Instalación profesional |
| Nivel de automatización | Ninguno | Funcionamiento manual | Totalmente automático |
| Nivel de seguridad | Bajo (solo uso básico) | Moderado a alto (si se instala correctamente) | Muy alto (mejor protección) |
| Flexibilidad | Limitado a dispositivos individuales | Puede alimentar múltiples circuitos | Puede alimentar toda la casa |
| Mejor caso de uso | Cortes cortos y ocasionales | Cortes regulares con cargas esenciales | Interrupciones frecuentes o sistemas críticos |
| Limitaciones | No se pueden alimentar circuitos fijos | Requiere un funcionamiento adecuado y compatibilidad | Mayor coste y complejidad |
Comparación de métodos
| Característica | Cables de extensión | Kit de Bloqueo | Interruptor de transferencia manual | Interruptor de transferencia automática |
|---|---|---|---|---|
| Tipo de conexión | Directo a electrodomésticos | A través del panel principal | Solo circuitos seleccionados | Circuitos de casa entera o seleccionados |
| Operación | Enchufe manual | Control manual de interruptores eléctricos | Conmutación manual | Totalmente automático |
| Coste | Más bajo | De baja a moderada | Moderado | Más alto |
| Complejidad de instalación | Ninguno | Moderado | Moderado | Alto |
| Seguridad | Más bajo | Alto (si cumple con el código) | Muy alto | Máximo |
| Control de circuitos | Ninguno | Flexible (para todo el panel) | Circuitos fijos | Control total del sistema |
| Protección contra la retroalimentación | No (inseguro si se usa mal) | Sí | Sí | Sí |
| Comodidad | Bajo | Moderado | Moderado | Muy alto |
| Lo mejor para | Uso temporal | Respaldo doméstico económico | Circuitos básicos organizados | Energía crítica e ininterrumpida |
Planificación de la carga del generador
Al decidir qué puede alimentar de forma segura tu generador, debes tener en cuenta tanto la potencia de funcionamiento de cada aparato como la potencia extra necesaria al arrancar el equipo accionado por motor.
Una forma práctica de estimar el tamaño del generador es:
Capacidad requerida del generador (W) = Vatios totales en funcionamiento + Mayor sobretensión adicional de arranque
Este método funciona porque no todos los electrodomésticos arrancan al mismo tiempo, así que normalmente solo necesitas tener en cuenta el mayor sobretensión individual en lugar de sumar todos los picos de arranque.
Por ejemplo, si planeas hacer funcionar un frigorífico de 1500W con una demanda inicial de 3000W, más 300W de iluminación y un ventilador de 500W, la carga total de funcionamiento es:
1500 + 300 + 500 = 2300W
El frigorífico requiere un aumento adicional de arranque de:
3000 − 1500 = 1500W
Así, la capacidad estimada del generador se convierte en:
2300 + 1500 = 3800W
En este caso, un generador con una potencia de unos 4000W o más sería la opción más segura.
Para mejorar la fiabilidad, céntrate primero en las cargas esenciales, evita poner en marcha varios aparatos de alta presión al mismo tiempo y deja un margen de seguridad de aproximadamente el 20–25% siempre que sea posible.
Conclusión
Elegir el método adecuado de conexión del generador depende de tus necesidades de seguridad, presupuesto y energía. Los interruptores de transferencia ofrecen la solución más segura y fiable, especialmente para sistemas de toda la casa o críticos. Los kits de bloqueo son una alternativa rentable cuando se instalan correctamente, mientras que los cables de extensión deben usarse solo temporalmente. Una planificación adecuada, una instalación correcta y el cumplimiento de las normativas eléctricas son esenciales para un funcionamiento seguro y eficiente del generador.
Preguntas frecuentes [FAQ]
¿Qué tamaño de alargador debería usar para un generador portátil?
Utiliza cables de extensión de alta resistencia diseñados para uso exterior y generador (normalmente 10–12 AWG en la mayoría de los electrodomésticos). El cable debe igualar o superar la corriente de salida del generador para evitar sobrecalentamiento, caídas de tensión y riesgos de incendio. Los cables más largos requieren alambre más grueso.
¿A qué distancia debe colocarse un generador de la casa?
Un generador debe colocarse al menos a 6 metros (20 pies) de la casa, dirigiendo el escape hacia puertas y ventanas. Esta distancia ayuda a evitar que el monóxido de carbono entre en los espacios interiores y garantiza un funcionamiento seguro.
¿Con qué frecuencia debería poner en marcha mi generador portátil para mantenimiento?
Deberías poner en marcha tu generador al menos una vez cada 1–3 meses durante unos 15–30 minutos bajo carga. Esto mantiene los componentes del motor lubricados, evita problemas en el sistema de combustible y garantiza que el generador esté listo para emergencias.
