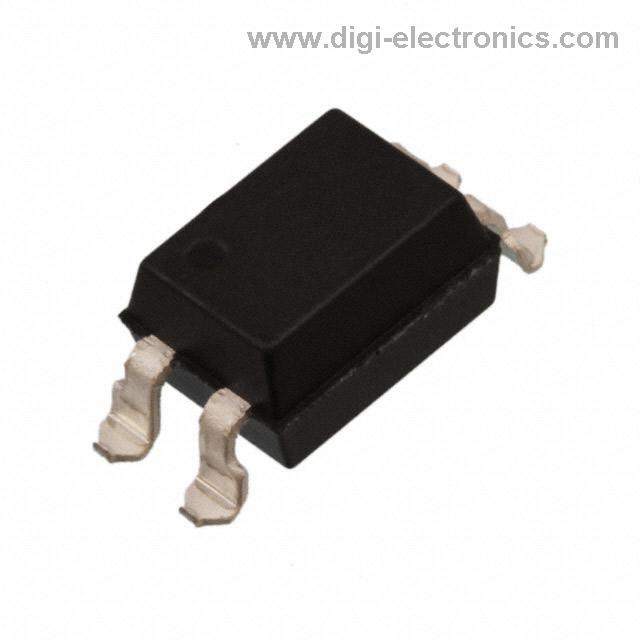

IS2701-1D
Isocom Components 2004 LTD
4PIN TRANSISTOR OUTPUT, SMD OPTO
4400 Pcs Nuevos Originales En Stock
Optoisolator Transistor Output 3750Vrms 1 Channel 4-SMD
Solicitar Cotización
(Envía mañana)
*Cantidad
Mínimo 1
Mínimo 1
5.0 / 5.0
- (54 Calificaciones)
IS2701-1D
Descripción del producto
1913177
Número de pieza
IS2701-1D-DGFabricante
Isocom Components 2004 LTD
IS2701-1D
Descripción
4PIN TRANSISTOR OUTPUT, SMD OPTOInventario
4400 Pcs Nuevos Originales En Stock
Optoisolator Transistor Output 3750Vrms 1 Channel 4-SMD
Cantidad
Mínimo 1
Mínimo 1
Compra e consulta
Garantía y Devoluciones
Cómo hacer un pedido
Envío y Entrega
Aseguramiento de Calidad
365 - Garantía de Calidad Diaria - Cada pieza completamente respaldada.
Reembolso o cambio en 90 días - ¿Piezas defectuosas? Sin complicaciones.
Stock limitado, Haz tu pedido ahora - Obtén piezas confiables sin preocupaciones.
Envío Global y Embalaje Seguro
Entrega mundial en 3-5 días laborables
Empaquetado Antiestático 100% ESD
Seguimiento en Tiempo Real para Cada Pedido
Pago seguro y flexible
Tarjeta de crédito, VISA, MasterCard, PayPal, Western Union, Transferencia telegráfica (T/T) y más
Todos los pagos encriptados por seguridad
IS2701-1D Especificaciones Técnicas
Categoría
Optoaisladores, Transistor, Salida Fotovoltaica, Optoaisladores
Embalaje
Tape & Reel (TR)
Serie
IS2701-1
Estado del producto
Active
Número de canales
1
Voltaje - Aislamiento
3750Vrms
Relación de transferencia de corriente (mín.)
300% @ 5mA
Relación de transferencia de corriente (máx.)
600% @ 5mA
Tiempo de encendido/apagado (típico)
-
Tiempo de subida / bajada (típico)
4µs, 3µs
Tipo de entrada
DC
Tipo de salida
Transistor
Voltaje - Salida (Máx.)
80V
Corriente - Salida / Canal
50mA
Voltaje - Directo (Vf) (Típico)
1.2V
Corriente - CC hacia adelante (si) (máx.)
50 mA
Saturación Vce (máx.)
200mV
Temperatura de funcionamiento
-55°C ~ 100°C
Tipo de montaje
Surface Mount
Paquete / Caja
4-SMD, Gull Wing
Paquete de dispositivos del proveedor
4-SMD
Hoja de Datos y Documentos
Hojas de datos
Descargar IS2701-1D Especificaciones del producto (PDF)
Hojas de datos
IS2701-1
Hoja de datos HTML
IS2701-1D-DG
Clasificación Ambiental y de Exportación
Estado de RoHS
ROHS3 Compliant
Nivel de sensibilidad a la humedad (MSL)
1 (Unlimited)
Estado de REACH
REACH Unaffected
ECCN
EAR99
HTSUS
8541.49.8000
Información Adicional
Paquete Estándar
3,000
Otros nombres
56-IS2701-1DTR-DG
56-IS2701-1DTR
58-IS2701-1DTR
58-IS2701-1DCT
58-IS2701-1DDKR
Reviews
5.0/5.0-(Show up to 5 Ratings)
Dec 02, 2025
Shipping was so quick, I couldn’t believe how fast my order arrived.
Dec 02, 2025
DiGi Electronics' green packaging initiatives set a positive example for industries everywhere.
Dec 02, 2025
Delivery was smooth, and the packaging was thoughtfully designed for safety and presentation.
Dec 02, 2025
Their rapid shipping and attentive support team make them stand out in the electronics industry.
Dec 02, 2025
The logistics team at DiGi Electronics consistently delivers on time, even for complex shipments.
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
Preguntas Frecuentes (FAQ)
¿Cuáles son las características principales del optoaislador IS2701-1?
El IS2701-1 es un optoaislador fototransistor de salida con encapsulado SMD de 4 pines, que ofrece una alta tensión de aislamiento de 3750 Vrms y una relación de transferencia de corriente de hasta el 600 %. Proporciona tiempos de subida y bajada rápidos, lo que lo hace ideal para aplicaciones de aislamiento y conmutación de señales precisas.
¿El optoaislador IS2701-1 es compatible con placas de circuito impreso de montaje superficial?
Sí, el IS2701-1 está diseñado con un encapsulado de montaje superficial de 4 SMD de alas de gaviota, lo que lo hace perfecto para ensamblajes compactos y automatizados en placas de circuito impreso.
¿Cuáles son las aplicaciones típicas de este dispositivo optoaislador de salida de transistor?
Este optoaislador se utiliza comúnmente en automatización industrial, control de motores, aislamiento de fuentes de alimentación y sistemas de comunicación donde se requiere un aislamiento de señal confiable y una separación de alta tensión.
¿Cuáles son las especificaciones eléctricas y la capacidad máxima del IS2701-1?
Soporta un voltaje de salida máximo de 80 V, puede manejar hasta 50 mA de corriente de salida por canal y ofrece una caída de tensión directa de 1.2 V con un voltaje de saturación de 200 mV, garantizando un rendimiento robusto en diversas aplicaciones.
¿El optoaislador IS2701-1 cumple con estándares ambientales y es adecuado para uso industrial?
Sí, el IS2701-1 cumple con RoHS3 y estándares de alcance, tiene un nivel de sensibilidad a la humedad 1, y está diseñado para un funcionamiento confiable en temperaturas que van desde -55°C hasta 100°C, lo que lo hace apto para entornos industriales.
Aseguramiento de Calidad (QC)
DiGi garantiza la calidad y autenticidad de cada componente electrónico mediante inspecciones profesionales y muestreos por lote, asegurando un abastecimiento confiable, un rendimiento estable y el cumplimiento de las especificaciones técnicas, ayudando a los clientes a reducir los riesgos en la cadena de suministro y a usar los componentes en producción con confianza.
IS2701-1D CAD Models
Isocom Components 2004 LTD IS2701-1D PCB symbols & footprints
